一、帶式壓濾機結構介紹：

  帶式壓濾機主要由驅動裝置、機架、壓榨輥、上濾帶、下濾帶、濾帶張緊裝置、濾帶清洗裝置、卸料裝置、氣控系統、電氣控制系統等組成。

二、帶式壓濾機分為三個步驟進行過濾及脫水的功能：

1、重力脫水區:

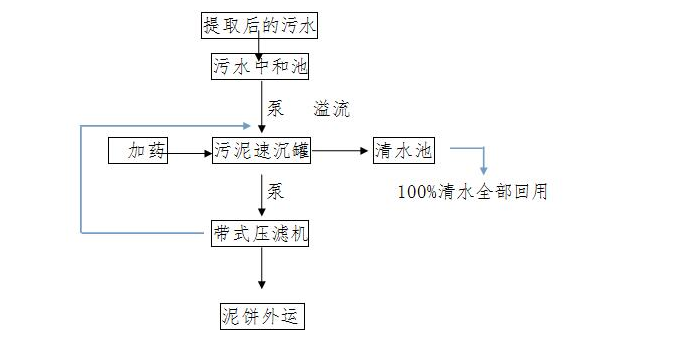

廢水處理廠的污泥經泵送入污泥攪拌槽內與高分子凝集劑混合作用后，使污泥中細小的懸浮狀顆粒經高分子凝集劑的架橋作用形成膠乳狀較大的顆粒，而后以重力流方式由攪拌槽上端溢流入后續的壓榨脫水作業。

2、壓力脫水區:

污泥由重力脫水區進入壓力脫水區后，上下濾布開始逐漸擠壓污泥脫水。

3、加壓脫水區:

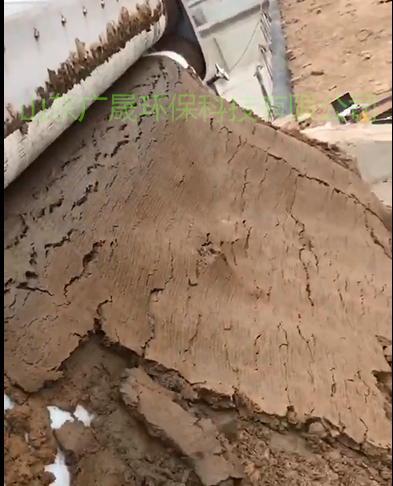

污泥隨濾布移動進入加壓脫水區，在六個呈垂直狀的滾輪間，依滾輪直徑由大而漸小，壓力則由小逐漸增大的配置，隨上下濾布在不同的滾輪之間因變換上下位置而對污泥產生的剪切力，將膠羽泥中的毛細管結合水壓榨出來，以產生較干的污泥餅。

三、帶式壓濾機結構特點：

1.獨特的進料絮凝裝置，不需動力混合，絮凝效果好，減少用藥。

2.加長的重力脫水區，交錯的耙泥系統和重力脫水濾帶支承刮水組件，達到最佳重力脫水效果。

3.同步的氣動張力控制，在導向裝置的引導下，確保張緊輥的同步平行移動，使履帶在整個寬度上的張力保持恒定，防止其偏離中心而過早磨損。

4.氣動雙側自動調偏機構，保證兩濾帶重合面積最大，提高生產效率，并確保濾帶以最佳狀態運行，延長了濾帶使用壽命。

5.高壓自動噴淋清洗系統，使濾帶有效“再生”，保證了濾帶循環使用時的透水效果。

6.機器框架用碳鋼型材制作，各對稱構件均一次同歩加工成型，其中安裝"S"形壓力段各輥軸承座的墊板也進行了一次安裝同時加工。焊接后整個機架不會產生扭曲變形， 剛性好。同時，各輥的支承均采用全密封整體軸承座和調心滾子軸承，延長了軸承的使用壽命，提離了各輥的承載能力，從而可提高兩條濾帶之間的運行壓力。

7.具有自動急停和報警保護功能，設備的安全性得到加強。

8.驅動機構可選用電氣調頻裝置，能有效控制濾帶運行速度，從而使脫水效果達到最佳，并提高生產率。
