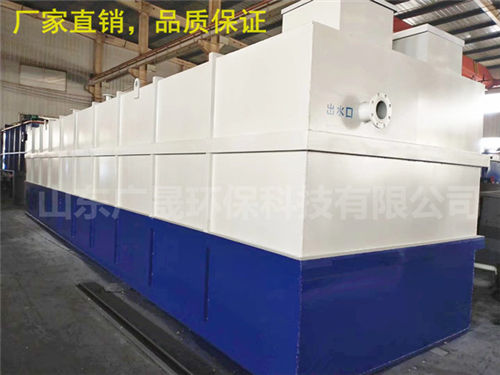

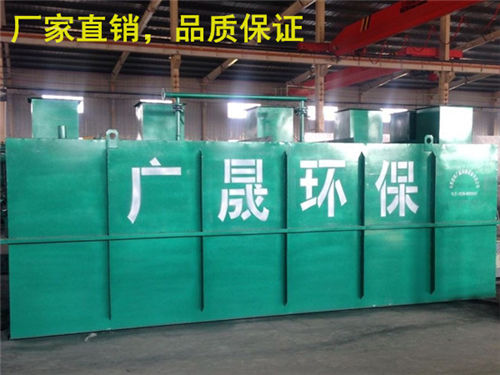

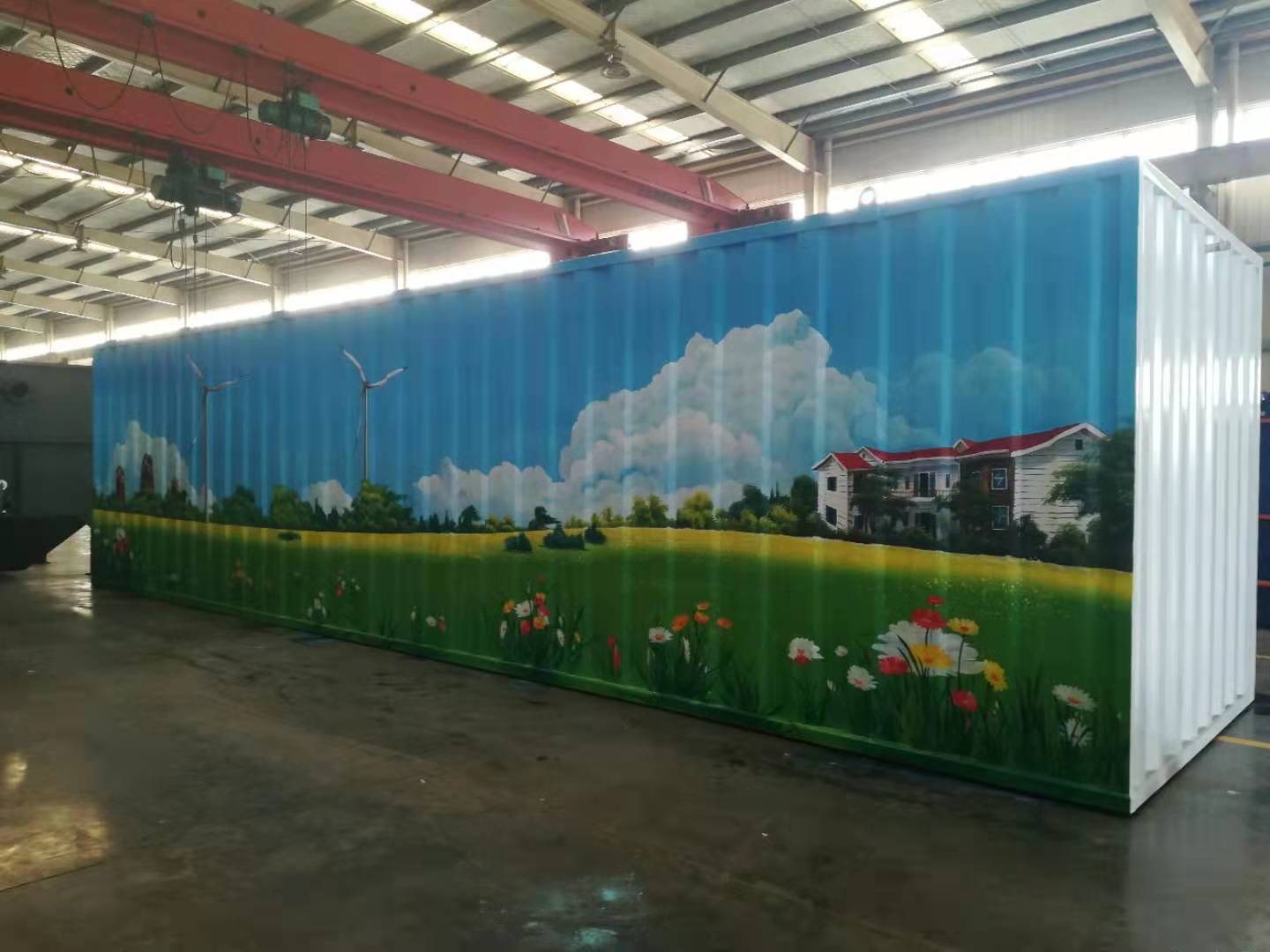

村鎮污水一體化污水處理設備，在總結國內外生活污水處理裝置的運行經驗的基礎上，結合自己的科研成果和工程實踐，設計出一種一體化的有機廢水處理裝置，集去除BOD5、COD、NH3-N于一身，具有技術性能穩定可靠，處理效果好，投資省，自動化運行，維護操作方便，不占地表面積，不需蓋房，不需采暖保溫等優點。生活污水一體化裝置可設置成地埋式，地面之上可種花種草，不影響周圍環境。

       村鎮污水一體化污水處理設備除采用了常規的鼓風機消音措施外，還在鼓風機房內壁設置了新型的吸音材料，使設備運行時的噪音低于50分貝，減輕了對周圍環境的影響。

       村鎮污水一體化污水處理設備配有土壤脫臭措施，其利用鋼筋混凝土結構池體上部空間設置了改良土壤及布氣管。當惡臭成分通過土壤層溶解于土壤中的水分中，進而由于土壤的表面吸附作用及化學反應轉入土壤，被其中的微生物分解而達到脫臭的目的。

       村鎮污水一體化污水處理設備，不僅使用范圍廣，處理效果好，出水達標，而且電消耗量少，動力消耗省，占地小，節電，節水，節人工，可省去輔助機泵及設施的新型節能新產品。

       村鎮污水一體化污水處理設備集絮凝，沉淀，排污，反沖洗，集水過濾等工藝中的精華之大成，無需人員操作而能達到單體全自動運行的系列處理設備，是實現污水處理自動化管理的重要單元，再配以本公司生產的自動加藥裝置及消毒設備，即可成為污水處理成套設備。

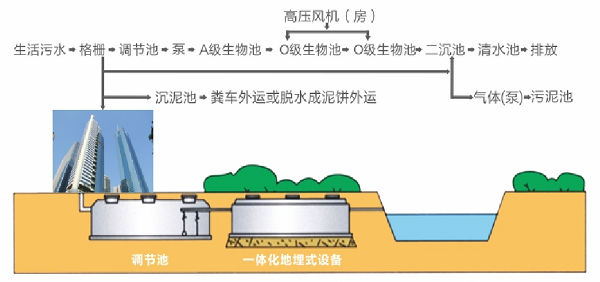

二、村鎮污水一體化污水處理設備工藝流程：

       村鎮污水一體化污水處理設備主要用于生活污水和與之類似的工業有機廢水的處理，其主要處理方法是采用目前較為成熟的生化處理技術——生物接觸氧化法，水質設計參數按一般生活污水水質設計計算，按BOD5平均2OOmg/l，出水BOD5按2Omg/l設計。

       村鎮污水一體化污水處理設備主要有七部分組成:(1)調節池(2)缺氧池(3)生物接觸氧化池(4)二沉池(5)消毒池(6)污泥池(7)風機房、自動控制柜。

(1)調節池，以調節污水水質、水量、調節池有效停留時間一般為8-10小時，調節池進口處設置格柵網箱，以攔截污水中的大顆粒雜物確保水泵正常運行。

(2)缺氧池:缺氧池為脫氮處理而設置，經過格柵分離后的污水自流進缺氧池與接觸池中的回流硝化液相混合，缺氧池中放置NZP一II型填料作為反硝化細菌的載體，填料對氮、磷、硫化物去除效果好，停留時間為2-3小時與前續工藝中的污泥池相結合形成 A/0法處理工藝，從而達到脫磷、脫氮的目的。

(3)生物接觸氧化池 共分三級，總生化時間6-8小時，采用組合型填料，該填料水流特性十分優越，該填料比表面積大，處理負荷達14kgBOD/m3.d是一般填料的5-10倍，生化池采用中心廊道微孔曝氣，污水在生化池內不斷循環，充分地與填料上的生物膜相接觸，達到有機物迅速降解作用。

(4)二沉池:生化后的污水進入大二沉池，二沉池設計表面負荷0.9-1.2m3/m2.d二沉水槽為升降式可調液位，齒形集水槽，其槽集水均勻沉淀效果較好，二沉的污泥氣提至污泥池。

(5)消毒池:按國家標準制作、消毒池停留時間為30分鐘，消毒劑采用固體氯丸或漂白粉，一般一周投加一次。

(6)污泥他:經格柵攔截的污物和二沉池污泥均進入污泥池，污泥池內設有污泥硝化系統，污泥池上清液回流至調節池。

(7)風機房、自動控制柜:風機房單獨設置，內裝二臺風機（羅茨風機），風機房和微機控制柜為一體，風機房出風管和設備進風管相連結，其距離不超過15米。

三、村鎮污水一體化污水處理設備電氣控制：

工程范圍
本自動控制系統為污水處理工程工藝所配置，自控專業主要涉及的內容為該污水處理系統中水泵與液位的連鎖、報警、風機的交替動作、電磁閥的定時工作等。
控制水平

自動與手動結合
電氣控制
采用全自動可編程序控制系統，該系統特點是：
1.設全自動控制及手動控制功能。
2.水泵與風機能在設置時間內自動交替使用。
3.進水泵低水位停止，高水位啟動，超警戒水位提供報警信號。
4.設備停止工作2小時以上，為保持生物膜的活性，風機能定時間歇運行。
5.設有過流、過載、斷相、短路保護，故障自動切換并聲光報警。
6.污水處理站24小時運行，控制系統自動化水平較高，只需配備1名兼職人員

（1）、污水泵
調節池內污水泵符合以下工況，水泵的啟動受液位控制。
a、高液位；報警，同時啟動水泵；
b、低液位：報警，關閉水泵；
（2）、風機
風機設置2臺，風機8-12小時內交替運行，風機與水泵實行聯動，當水泵停止工作時，風機間歇工作。
（3）、污泥回流泵及電磁閥
沉淀池中的污泥回流泵，每隔1小時工作一次，每次歷時15分鐘。
（4）、其他
a、各類電氣設備均設置電路短路和過載保護裝置。
b、動力電源由本電站提供，進入污水處理站動力配電柜。
