一、洗沙污泥脫水方案設計：

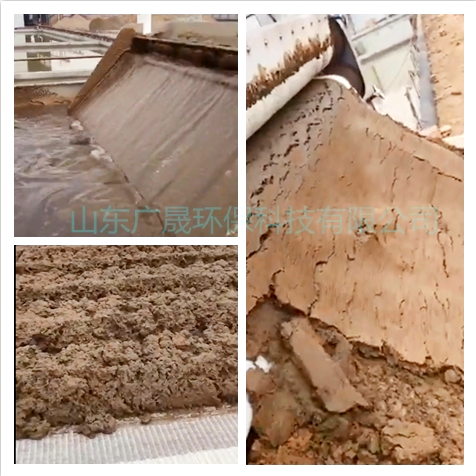

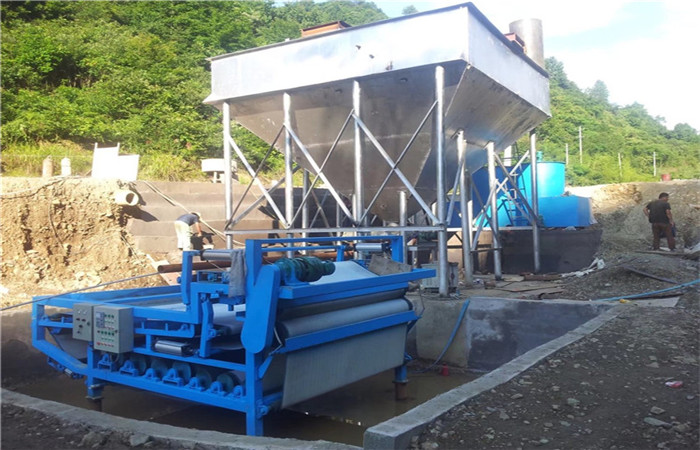

  洗沙污泥脫水設備是一種新型的連續的固液分離設備,污泥經絮凝、重力脫水、低壓脫水、高壓脫水后，泥餅隨濾帶運行卸料輥時落下。與其它種類的過濾機相比，具有連續運轉、產量大、結構簡單、效率高、噪音小能耗低等特點，廣泛應用于城市污水處理、化工、煉油、造紙制革、食品等行業的固液分離。

二、洗沙污泥脫水工作原理：

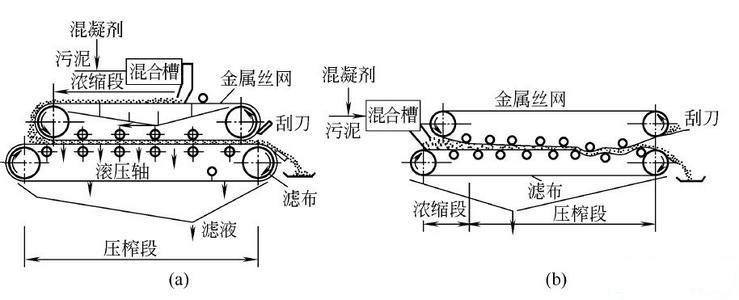

  高效絮凝對污泥進行合理的調質處理，利用重力脫水，機械擠壓脫水原理脫除了污泥中的水分，使污泥以濾餅狀態排出，可將各種工業污泥經重力脫水后得到高質量的泥餅高品質的濾帶，在壓濾過程中可迅速脫水，后面漸小的壓輥排列以及濾帶接觸角度的改變，確保壓力和剪切的組合，從而大大提高泥餅含固率和脫水效率，獨特設計的電磁調偏和張緊系統解決了設備使用中的一切困難。

三、洗沙污泥脫水處理階段：

1、預處理階段：

  被絮凝的物料逐漸加到濾帶上，使絮團之外的自由水，在重力作用下與絮團分離，逐漸使污泥絮團的水份降低，流動性變差。因此，重力脫水段的脫水效率的高低取決于過濾介質（濾帶）的性質、污泥的性質及污泥的絮凝程度。重力脫水段去除了污泥中很大一部分水份。

2、楔形預壓脫水階段：

  污泥重力脫水之后，流動性明顯變差，但仍難滿足壓榨脫水段對污泥流動性的要求，因此，在污泥的壓榨脫水段和重力脫水段之間，加了一個楔形預壓脫水段，污泥經該段的輕微擠壓脫水，脫除其表面的游離水，流動性幾乎完全喪失，這樣就保證了污泥在正常情況下不會在壓榨脫水段被擠出，為順利地進行壓榨脫水創造條件。

四、洗沙污泥脫水結構和控制特點

 上托輥采用槽形托輥，利于承載松散物料。回程托輥采用V型托輥，有效防止皮帶機跑偏。在空段清掃器前后安裝下平托輥有利于清除物料。

輸送帶張緊采用螺旋張緊和重錘張緊兩套裝置。螺旋張緊裝置還可以調整皮帶機的跑偏。

 在輸送帶的工作面兩側，沿輸送帶全長安裝有導料槽，導料槽由槽板和橡膠板組合而成，橡膠板與輸送帶接觸，形成槽形斷面，起到增加輸送量的作用，同時也防止物料灑落。導料槽板同橡膠板的固定方式采用螺栓和壓板壓緊的形式，橡膠板不需要鉆孔，同時可以根據橡膠板的磨損情況，方便的進行調整，保證橡膠板保持同輸送帶的密封狀態。

在輸送機頭部和尾部安裝有頭部及空段清掃器。頭部清掃器為重錘刮板式結構，安裝于傳動滾筒下方，用于清除輸送帶工作面的粘料。空段清掃器為刮板式結構，安裝于靠近尾部的輸送帶非工作面的上方，用于清除輸送帶非工作面上的物料。

 輸送帶采用聚酯帆布帶，具有耐油、耐酸堿的性質。接頭采用硫化接頭，接頭安全系數10-12。

 輸送機一側安裝有拉繩開關，當發生緊急情況時拉動開關上的鋼絲繩啟動此開關，可以立即停機。故障排除后，拉動復位銷開關可復位。

輸送機頭尾部安裝有跑偏開關，當輸送帶發生跑偏時，輸送帶帶動開關上的立輥旋轉并傾斜，傾斜大于一級動作角度12°時，發出一組開關信號；如立輥繼續傾斜大于二級動作角度30°時，發出另一組開關信號。兩組信號分別用于報警和停機。當輸送機恢復正常運行后，立輥自動復位。
