一、隧道污水處理設備結構說明：

    隧道污水處理設備中固體聚合氯化鋁在加藥攪拌裝置內配制成2%～3%的PAC溶液，由計量泵投至反應室內，通過攪拌機的攪拌作用，PAC溶液被均勻分配至反應室內， PAC藥液在反應室內將膠粒表面電荷中和，實現絮凝，膠粒相互聚結，達到凝聚作用。

   原水在靜水壓力下進入第二反應室，同時再向其中加入稀釋好的絮凝劑溶液，投加的絮凝劑在第二反應室也被攪拌均勻，并通過其自身的離子性基團和活性基團，實現它對污水中固體懸浮微粒的吸附架橋功能，形成密實、粗大的絮團，便于后級沉降分離。經投藥并通過一、二混合反應后的污水進入反應室，在反應室中，水中的懸浮物經過藥劑的凝聚、絮凝作用，形成大顆粒的絮花。

   然后進入設置了聚丙烯蜂窩斜管填料沉淀室，使絮花在沉淀室中沉降，上清液經溢流堰由出水管排出，污泥沉積在設備下部的泥斗里，定期排出。

二、隧道污水處理設備的特點：

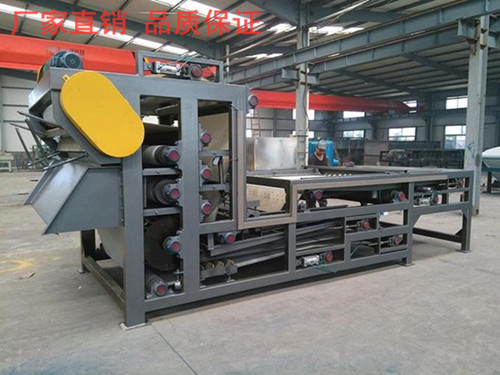

1. 加固機架，外形美觀大方。

2. 結構剛度大，運行平穩、噪音大。

3. 配置先進的濃縮預處理設備，(對污泥絮凝效果好)運行成本低。

4. 重力脫水區配置先進的布料器，使物料分布均勻，延長濾帶壽命。

5. 具有超長的重力脫水區和楔形脫水，物料脫水充分，保證物料不會在壓榨區內溢出。

6. 輥系排列科學有序，重力脫水、楔形脫水、壓榨脫水分別排出，互不干擾，壓榨脫水輥直徑比率達，脫水效果好。

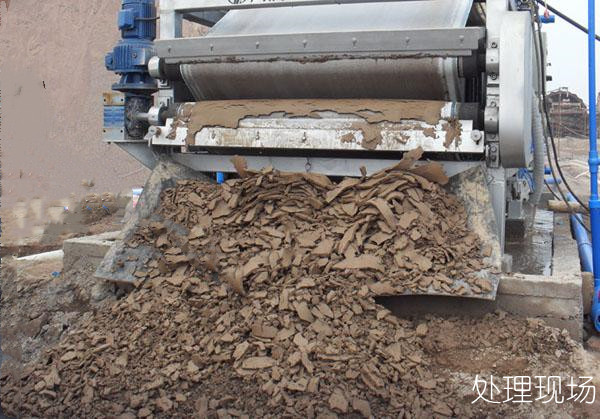

7. 從進料到排出泥餅連續作業自動化程度高，便于微機集中控制。
8. 動力傳動機構采用機械或變頻五級調速，高速范圍大，適應性廣。

三、隧道污水處理設備品質可靠：

1、主機采用國標方管整體焊接而成，表面高壓噴砂除銹、除氧化皮，噴涂四層氟碳漆，抗酸堿腐蝕作用達十年以上。

2、關鍵部分采用高性能不銹鋼制作，包括主脫水輥、擋泥板、接水槽、防水罩、噴嘴等。

3、軸承座采用高薪更鑄鐵件，全密封結構，軸承為優制雙排滾子軸承，保用三年。

4、擠壓輥、傳動輥、導輥為優質無縫鋼管外包耐磨橡膠，保用三年。

5、采用強度高、透水性好、不易堵塞、易清洗、易拆裝的優質濾網，根據污泥物理特性不同選用不同的濾網。

四、隧道污水處理設備的注意事項：

1.清洗水泵、污泥泵、加藥泵等各種泵不可空載運行，嚴禁干運轉。主機停止運轉時，變速器嚴禁調速。

2.開機前必須仔細檢查機器的濾帶上是否有雜物及超偏極限探測板位置是否正確。否則，盲目的開機會嚴重損壞濾帶。

3.機器運轉時不得觸及運動部件，如:濾帶、糾偏裝置、壓輥等。

4.糾偏系統:檢查行程開關是否靈活。

5.濾帶極限行程開關的位置，不得隨意調整，否則會影響機器的正常運轉。

6.當發生意外情況，按下電柜門上的紅色急停按鈕切斷電源實現停機，待故障排除后才能接通電源并將急停按鈕復位，重新開機。

7.機器停止使用時，請切斷電源。
